pc2高速响应型双数显光纤放大器 pc2-nph

输出模式：npn/pnp集电极开路，功能内切换
尺寸：10.5x33.2x79.15mm
指示灯：输出指示灯(橙色)/电源指示灯(绿色)
开关模式：l.on/d.on
光源：红色led 660nm

产品详情

pdf档下载

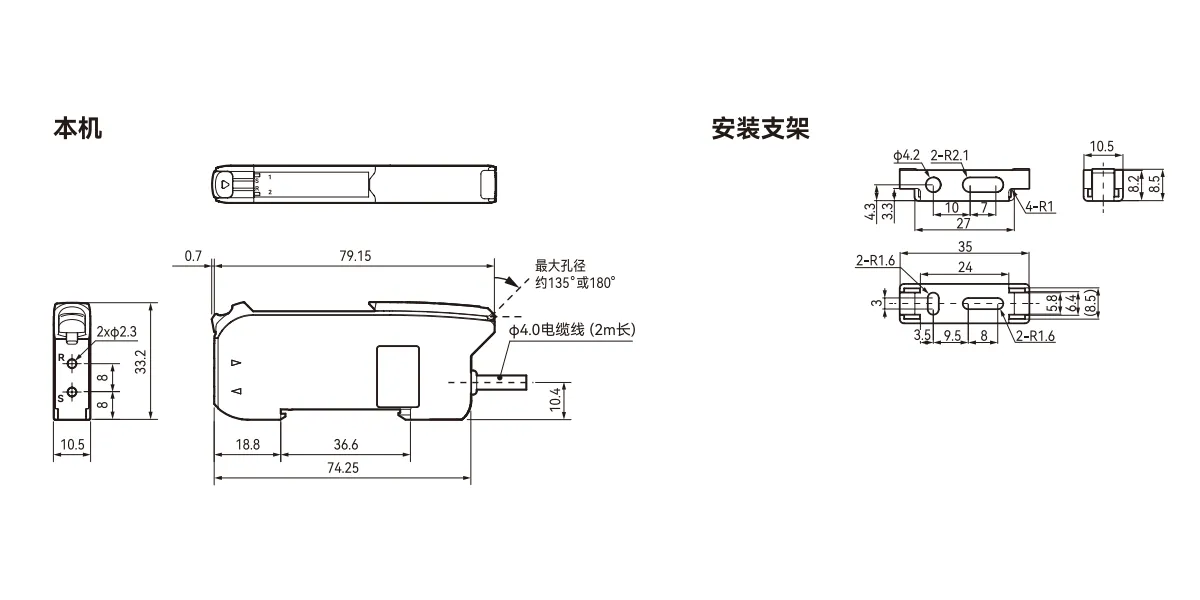

尺寸图

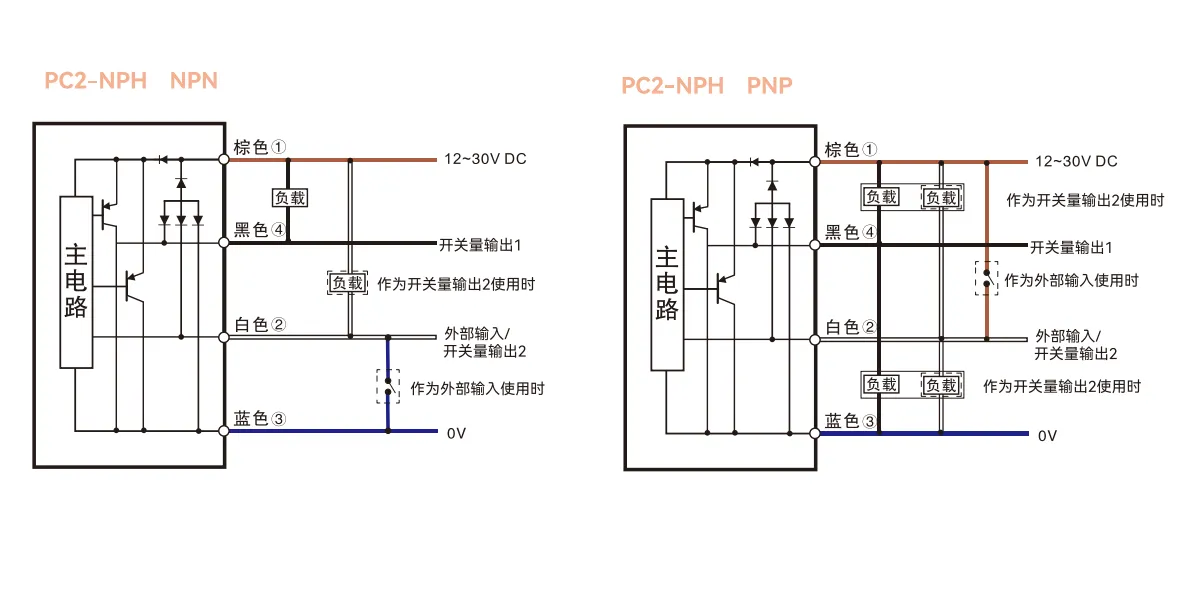

电路图

型号	pc2-nph
工作原理	光电传感器
外壳样式	细长块
光学工作原理	取决于光纤
光源	红色led 660nm
指示灯	输出指示灯(橙色)/电源指示灯(绿色)
显示屏	显示器:有机el显示屏128*22像素，显示语言: 英语、日语、简体中文、西班牙语、韩语
开关模式	l.on/d.on
输出模式	npn/pnp集电极开路，功能内切换
响应时间	16us/70us/250us/500us/1ms/2ms/8ms
工作电压	12~30v dc±10%
消耗电流	标准模式：52ma(12v)/33ma(24v)/29ma(30v)；节能模式：43ma(12v)/29ma(24v)/26ma(30v)
负载电流	≤100ma
绝缘电阻	≥20mω（500vdc）
耐压	1000vac (50/60hz)，1 分钟电源端子和外壳之间
保护电路	浪涌保护/短路保护
延时功能	on延时、off延时、单脉冲输出、on off延时、on延时单脉冲输出（1~30000ms）
工作环境温度	-25℃~ 55℃ （无冻结）
储存温度	-30~70℃（无冻结）
工作环境湿度	35~85%rh（无凝露）
储存湿度	35~95%rh（无凝露）
环境照度	白炽灯：3000 lux以下/太阳光：10000 lux以下
抗振性	10~55hz，双振幅 1.5mm，x、y、z三个方向各2小时
防护等级	ip54
连接方式	2m/4芯电缆
尺寸	10.5x33.2x79.15mm
材料	壳体；ppe,面板：pc
重量	0.071kg
配件	安装支架
残余电压	<1.8v
