pe1标准型双数显光纤放大器 pe1-p
分享到微信
×
浏览器自带分享功能也很好用哦~
输出模式：pnp集电极开路
尺寸：9.8x39.0x80.0mm
指示灯：运行状态：绿色 led，输出状态：红色 led
开关模式：暗开/亮开开关
光源：红色led 630nm(调制)
尺寸：9.8x39.0x80.0mm
指示灯：运行状态：绿色 led，输出状态：红色 led
开关模式：暗开/亮开开关
光源：红色led 630nm(调制)
产品详情
pdf档下载

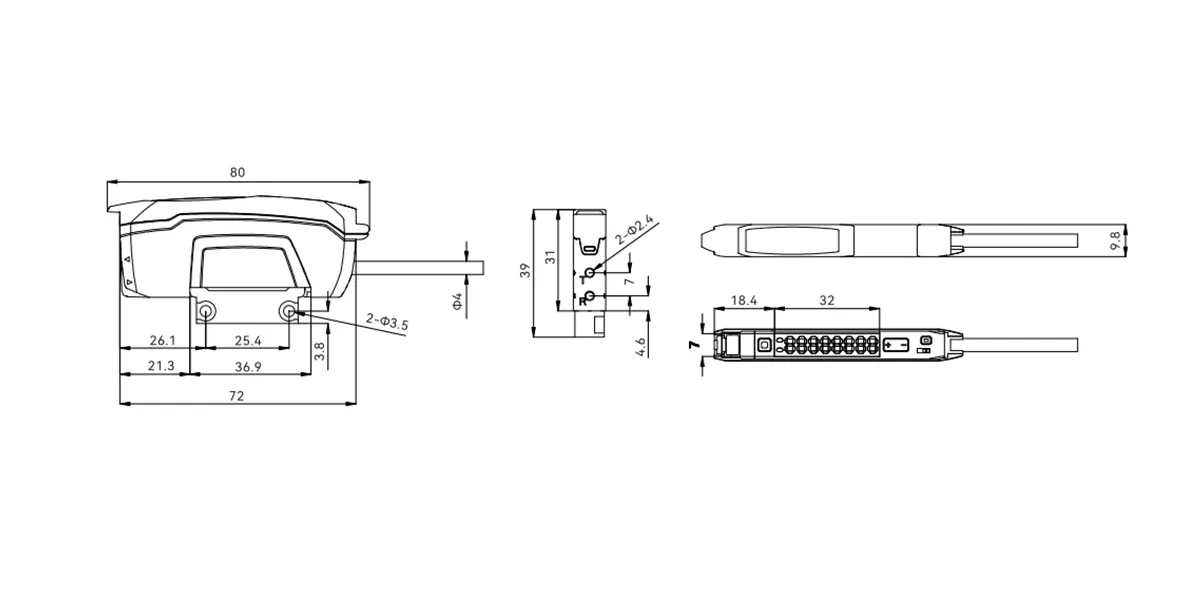

尺寸图
电路图
| 型号 | pe1-p |
| 工作原理 | 光电传感器 |
| 外壳样式 | 细长块 |
| 光学工作原理 | 取决于光纤 |
| 光源 | 红色led 630nm(调制) |
| 指示灯 | 运行状态：绿色 led，输出状态：红色 led |
| 显示屏 | 7节8位数显（红色：4位，绿色：4位） |
| 开关模式 | 暗开/亮开开关 |
| 输出模式 | pnp集电极开路 |
| 响应时间 | 160us (1-hs)/320us (2-fs)/960us (3-st)/1.92ms (4-lg)/3.84ms (5-pl) |
| 开关频率 | ≤6khz |
| 工作电压 | 12~24v dc±10% |
| 消耗电流 | ≤40ma |
| 残余电压 | <1.5v （100ma） |
| 负载电流 | ≤100ma（24vdc） |
| 绝缘电阻 | 电源端子与外壳之间≥20mω（500vdc） |
| 耐压 | 1000vac (50/60hz)，1 分钟电源端子和外壳之间 |
| 保护电路 | 极性反转保护/浪涌保护/短路保护 |
| 延时功能 | 关断延迟、开启延迟、断开延迟、单脉冲 |
| 工作环境温度 | -20℃~ 50℃ （无冻结） |
| 储存温度 | -30~ 70℃（无冻结） |
| 工作环境湿度 | 35~85%rh（无凝露） |
| 储存湿度 | 35~95%rh（无凝露） |
| 环境照度 | 白炽灯：3000 lux以下/太阳光：10000 lux以下 |
| 抗振性 | 10~50hz，双振幅 1.5mm，x、y、z三个方向各2小时 |
| 防护等级 | ip50 |
| 连接方式 | 2m/3芯电缆 |
| 尺寸 | 9.8x39.0x80.0mm |
| 材料 | pc |
| 重量 | 0.05kg |
产品资料
大小
pe1.pdf
468.7kb
