产品特点

1. 高安全性：通过tüv4级安全认证，性能到达ple
2. 两种同步方式，光同步和线同步，简化布线，提高安装效率
3. 状态指示丰富，端盖指示灯可远距离清晰辨识光栅工作状态
4. 体积小巧，结构精致，安装方式灵活多样
5. 超大保护高度，可达2872mm，且稳定对光距离大于15m
6. 独特的内减振设计，良好的抗振性
7. 高防护等级：ip65/ip67防护等级
8. 抗光干扰和电磁干扰能力强，性能更稳定

产品组成

由发光器、接收器、传输线组成

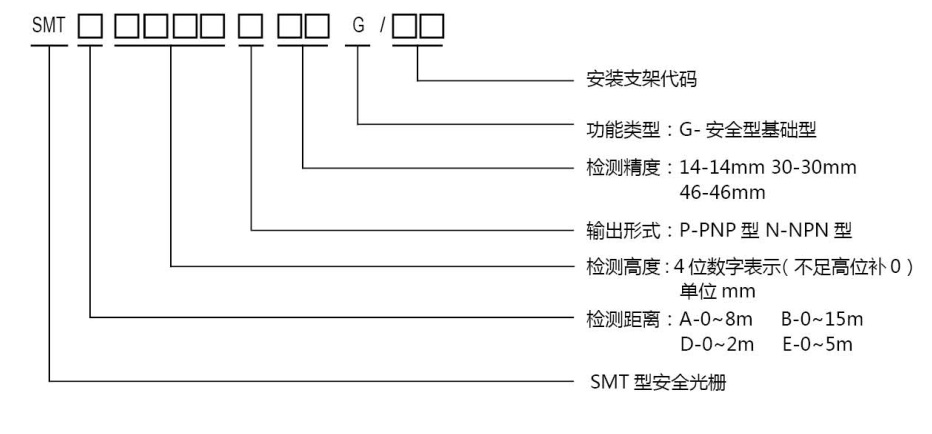

规格型号

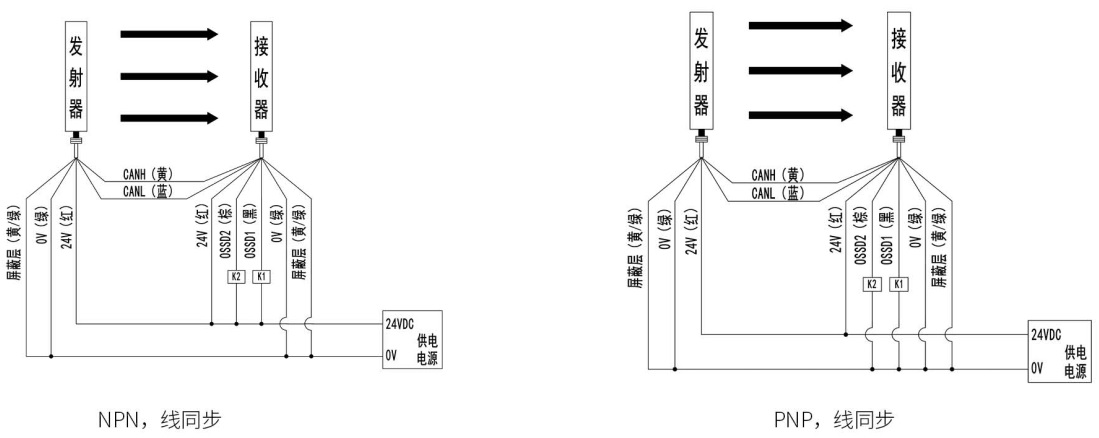

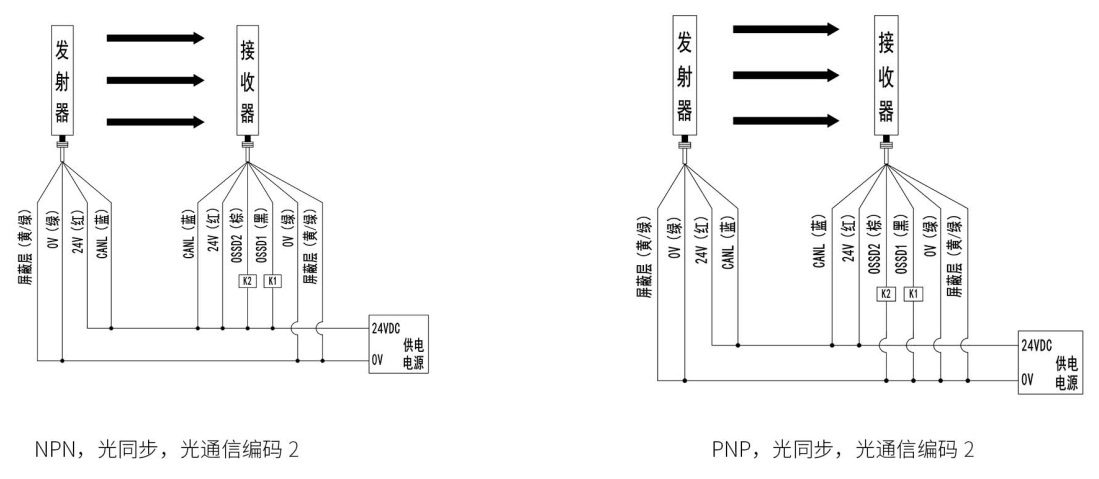

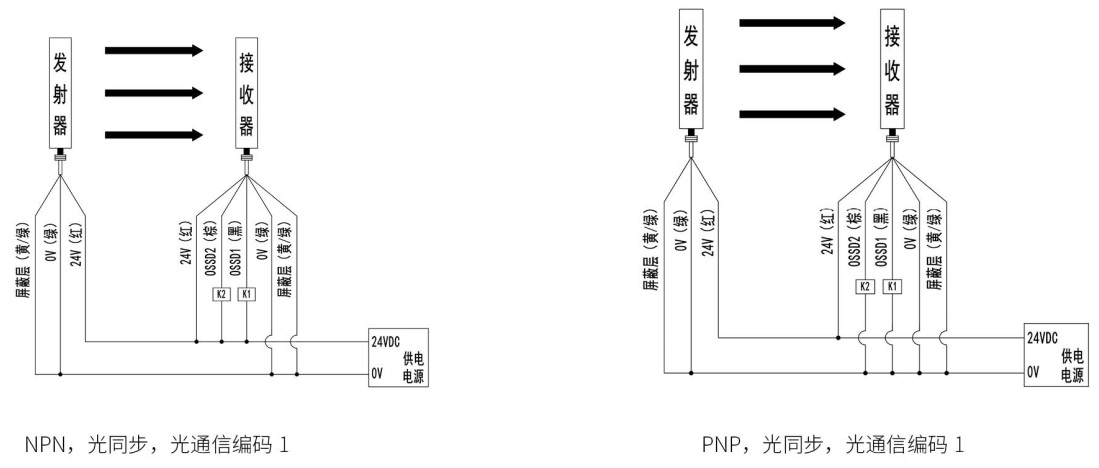

典型接线图

1、k1、k2：控制机器危险部件的继电器或其它设备；2、悬空信号线必须分别进行绝缘处理；3、光通信编码通过canl接线进行选择，光通信编码切换时需重新上电；4、现场环境emc干扰强烈或布线困难时，推荐使用光同步接线方式；5、2套光同步光栅平行安装时，需采用不同光通信编码，提高抗光干扰能力；6、现场存在强烈光干扰或相邻2套光栅存在光干扰时，推荐使用线同步接线方式。
