产品特点

1.   高安全性：通过tüv4级安全认证，性能到达ple
2.   两种同步方式，光同步和线同步，简化布线，提高安装效率
3.   状态指示丰富，端盖指示灯可远距离清晰辨识光栅工作状态
4.   体积小巧，结构精致，安装方式灵活多样
5.   超大保护高度，可达2872mm，且稳定对光距离大于15m
6.   独特的内减振设计，良好的抗振性
7.   高防护等级：ip65/ip67防护等级
8.   抗光干扰和电磁干扰能力强，性能更稳定

产品组成

由发光器、接收器、传输线组成

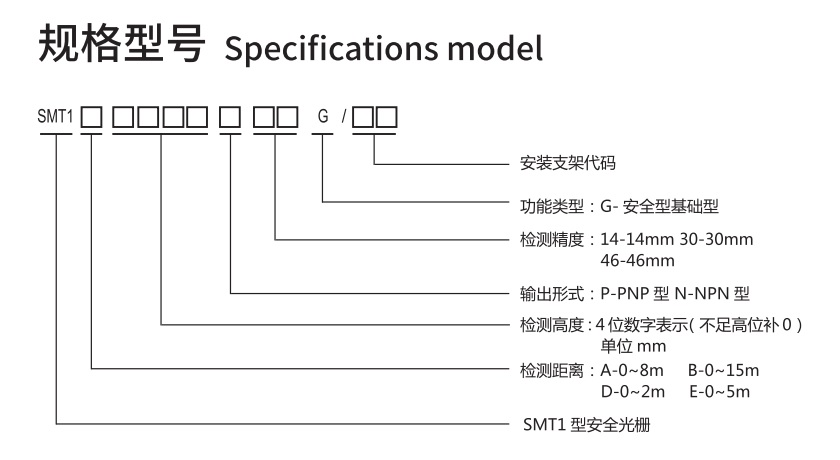

规格型号

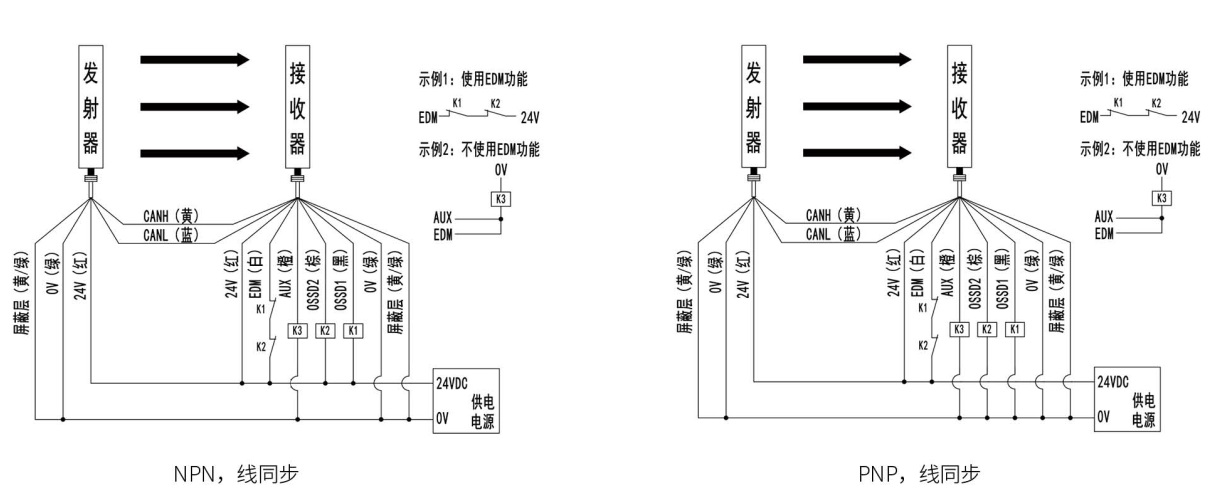

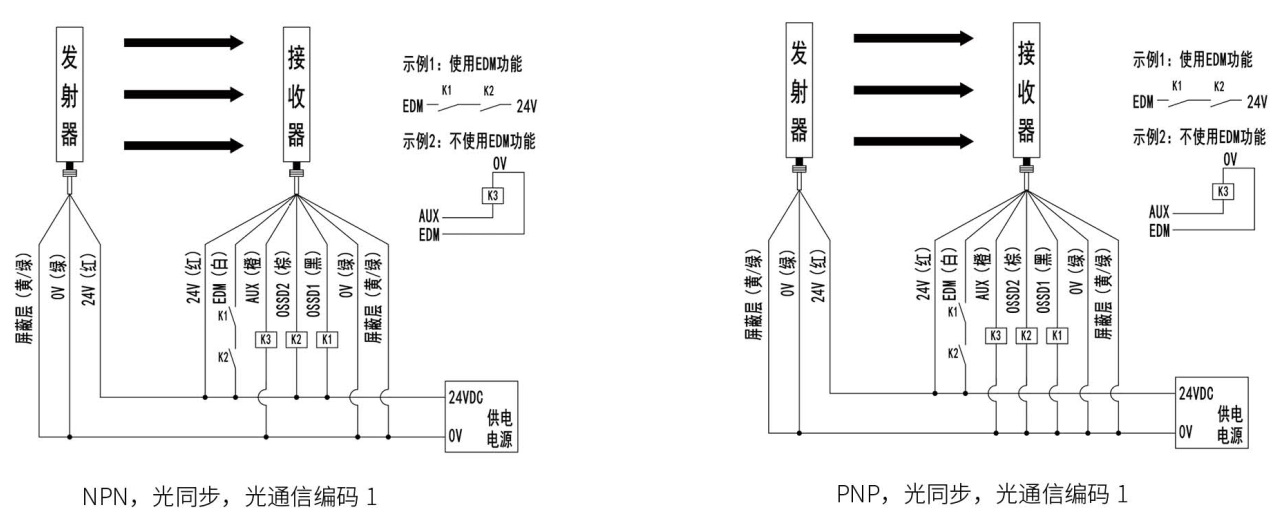

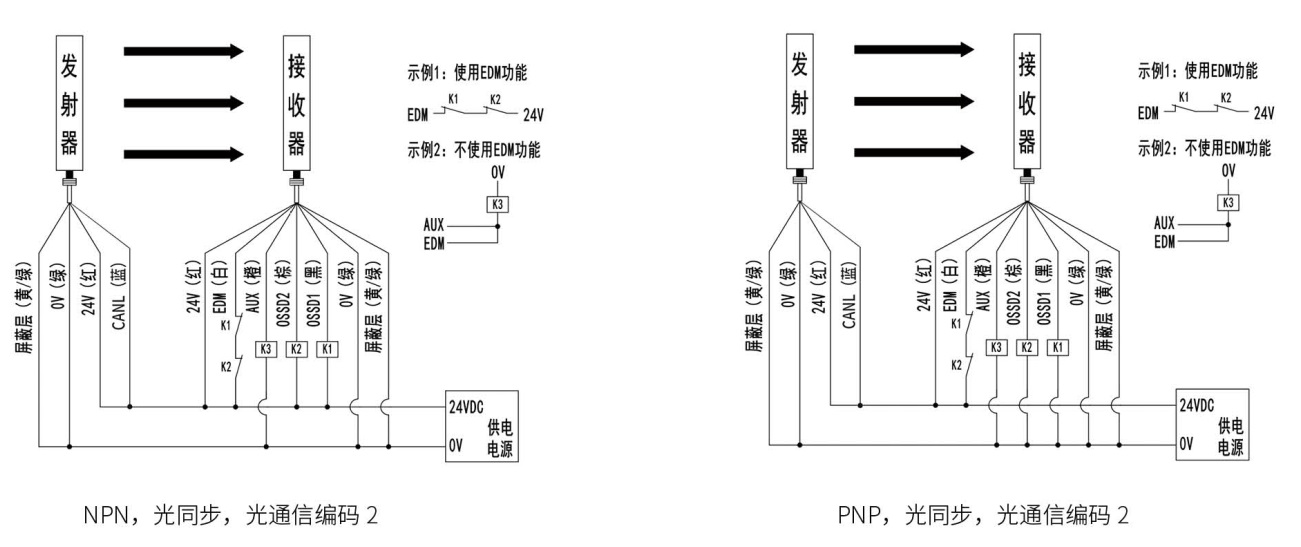

典型接线图

现场emc干扰强烈或布线困难时，推荐使用光同步接线方式；2套光同步光栅平行安装时，需采用不同光通信编码，提高抗光干扰能力；现场存在强烈光干扰或相邻2套光栅存在光干扰时，推荐使用线同步接线方式。 k1、k 2：控制机器危险部件的继电器或其它设备；k 3：负载或 plc（用于监测）。不使用k3 时，smt1 可以正常工作。2、悬空信号线必须分别进行绝缘处理；3、光通信编码通过edm接线进行选择，光通信编码1、2线同步切换时需重新上电。
