检测原理

对射/漫反射

外壳样式

细长块

光源

红色led(660nm)

指示灯

运行：绿色；输出：红色

显示屏

阈值设定值：4位绿色led;当前采集值：4位红色led;4个功能指示灯

电 气 数 据

开关模式

light.on入光动作)/dark.on(遮光动作)可切换

输出模式

i0-link通讯/npn/pnp集电极输出可切换

响应时间

1-hs:25us|2-fs:50us|3-st:250us;14-lg:500us|5-pl:1000us|6-su:2000us|7-ul:16000us

开关频率

32hz~20000hz

工作电压

dc 12~24v±10%

消耗电流

≤54ma

残余电压

<1.5v

负载电流

≤100ma

绝缘电阻

≥50mq/500v dc

耐电压

1000vac,50/60hz,1分钟

保护电路

极性反接保护/浪涌保护/短路保护

延时功能

可设置

环 境 条 件

工作温度

-20℃~ 50℃(无冻结)

储存温度

-30~ 70℃(无冻结)

工作湿度

35%~85%rh(无凝结)

储存湿度

35%~95%rh(无凝结)

环境照度

白炽灯≤10000lux;太阳光≤30000lux;冷光led灯≤3000lux

耐振动

10～55hz,双振幅1.5mm,xy/z方向各2小时

机 械 数 据

防护等级

ip50

连接方式

2m/3芯线

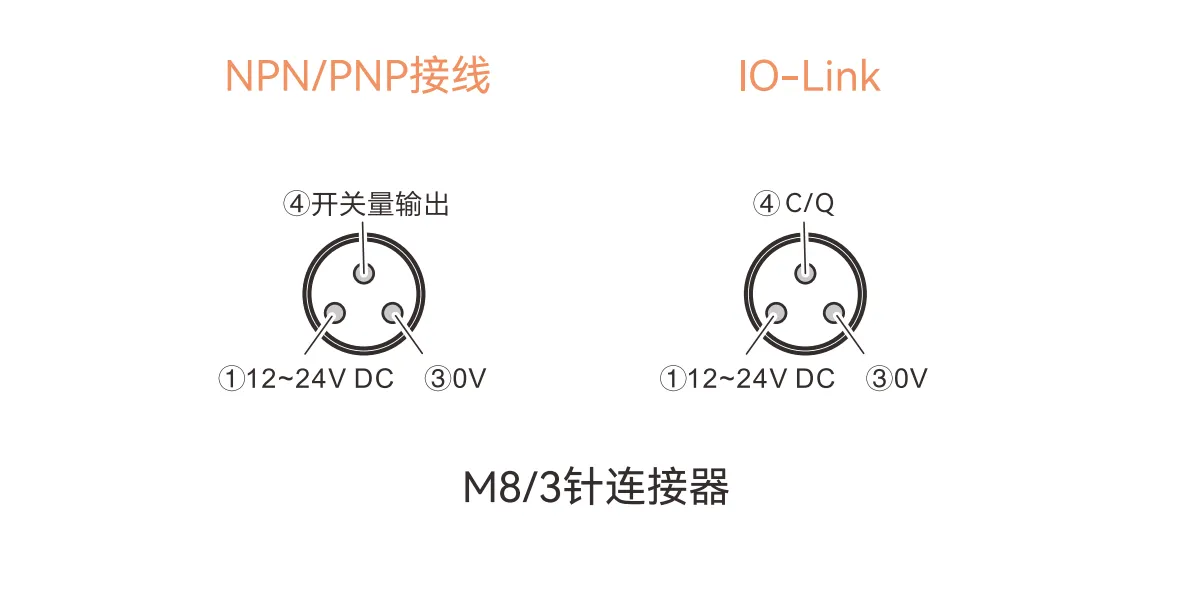

m8/3针连接器，15mm猪尾

m12/4针连接器，15mm猪尾

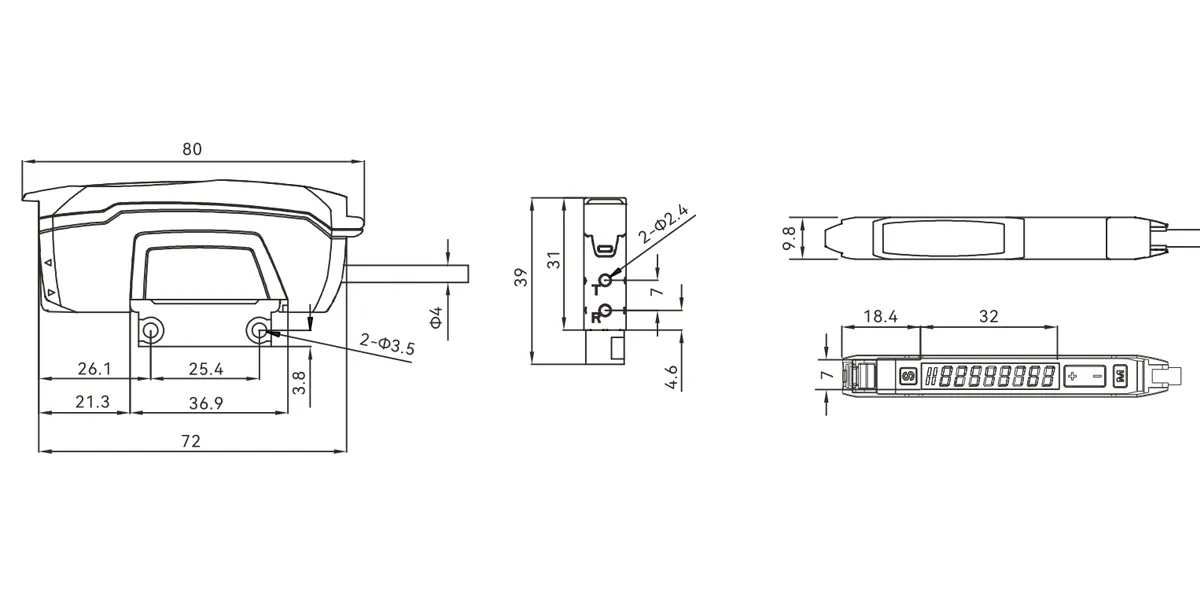

尺寸(宽x高x深)

80.0x9.8×39.0mm

材质

pc

重量

619

27g

33g

配件

安装支架

型号

npn,pnp,io-link

pe2-10

pe2-iowt

pe2-10wt2
