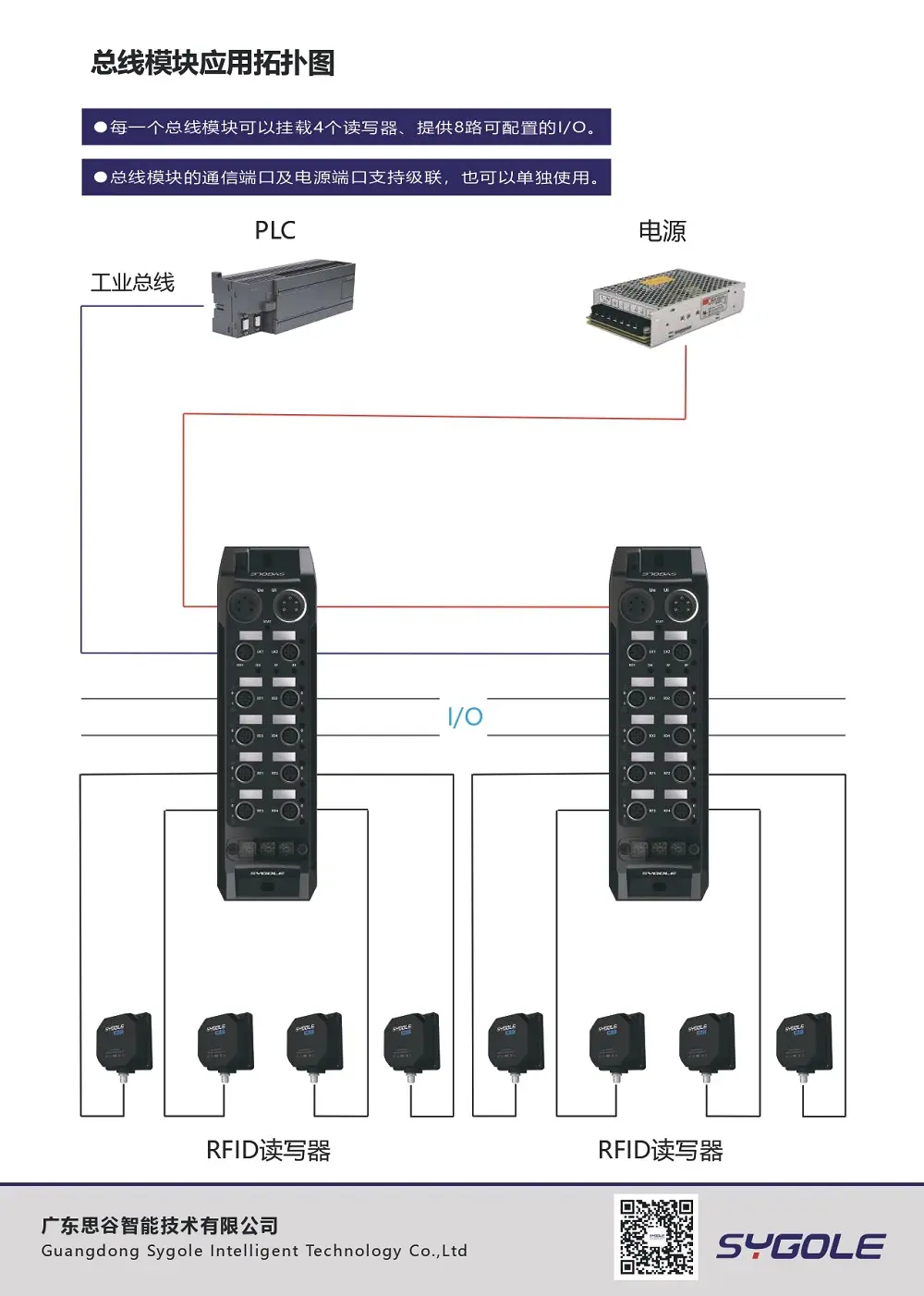

包含两个7/8”电源供电接口，两个m12 5-pin 总线接口，4个m12 rfid读写头接口和4个m12 4pin i/o接口（包括8路i/o接口）。
传输速率最高支持100mbps，可级联多套总线模块到plc中，提供强大的现场采集数据和控制io的能力。
外壳采用轻便坚固的铝合金，具有连接范围厂、通信能力强、环境适应好、防护等级高等特点。
应用领域
自动化设备、机床、生产线、工业通讯
产品特点
ü 功能
●支持profinet/ethercat/ethernetip/ cc-link协议
●可连接4个rfid读写头，能同时控制进行读/写操作
●可配置的自动读取模式
●可多个级联设备，可直接与plc数控系统以及上位机等实现工业组网
ü 性能
●具有最长100米的通讯，可连接多达8个io设备，满足不同监测要求的各种应用环境
●ip67的防护等级，能够适应油污(切削液等)、粉尘、潮湿等恶劣环境
●电源、总线和读写头的连接都具备防错插设计，确保工业现场安装使用的可靠性
●7*24持续工作，工业级稳足性和耐高温恶劣的环境下的持续工作的保障
详细产品参数
型号与参数 | sg-cg-p4s-pn | sg-cg-p4s-ect | sg-cg-p4s-eip | sg-cg-p4s-ccl | |
物理参数 | 产品尺寸 | 237 * 66.5 * 32.5mm（±1mm） | |||
壳体材质 | 压铸铝合金 | ||||
电源 | 额定电压 | 18~30vdc | |||
额定电流 | imax<=0.3a@24v（总线模块自身电流） | ||||
供电模式 | 独立双供电（系统供电ub,负载供电ul） | ||||
电源接口 | 7/8"-公头/母头 5针 | ||||
电源保护 | 带反接保护、3000w浪涌保护 | ||||
通讯 | 通讯协议 | profinet | ethercat | ethernet/ip | cc-link |
网络接口 | 双网口均集成交换机功能，符合iee802.3标准 | ver 2.0 | |||
系统拓扑结构 | 星型结构，树型结构 | ||||
通讯线缆长度 | max=100m | max=50m | |||
通讯接口 | d-code m12母头，4针 | a-code m12母头/公头，4针 | |||
i/o口 | i/o点数 | 4通道，每通道2个io点，自适应输入输出 | |||
开关量 | f <=250hz, vh=12~24v，vl=0~7v，iout<=0.7a | ||||
i/o接口 | a-code m12插口，5针 | ||||
保护电路 | 输入/输出通道均带有短路保护和故障灯提示 | ||||
rfid端口 | rfid数量 | 4个独立通道 | |||
rfid接口 | a-code m12母头，5针 | ||||
负载能力 | vout=24v±20%,iout<=0.7a | ||||
电路保护 | 电源防反接、过压过流保护 | ||||
故障诊断 | 支持故障诊断 | ||||
环境适应性 | 工作温度 | -40°c~ 60°c | |||
存储温度 | -40°c~ 85°c | ||||
防护等级 | ip67 | ||||
产品认证 | ce/rohs 2.0 | ||||
sg-凯发k8
分享到微信
×浏览器自带分享功能也很好用哦~
包含两个7/8”电源供电接口，两个m12 5-pin 总线接口，4个m12 rfid读写头接口和4个m12 4pin i/o接口（包括8路i/o接口）。
传输速率最高支持100mbps，可级联多套总线模块到plc中，提供强大的现场采集数据和控制io的能力。
外壳采用轻便坚固的铝合金，具有连接范围厂、通信能力强、环境适应好、防护等级高等特点。
应用领域
自动化设备、机床、生产线、工业通讯
产品特点
ü 功能
●支持profinet/ethercat/ethernetip/ cc-link协议
●可连接4个rfid读写头，能同时控制进行读/写操作
●可配置的自动读取模式
●可多个级联设备，可直接与plc数控系统以及上位机等实现工业组网
ü 性能
●具有最长100米的通讯，可连接多达8个io设备，满足不同监测要求的各种应用环境
●ip67的防护等级，能够适应油污(切削液等)、粉尘、潮湿等恶劣环境
●电源、总线和读写头的连接都具备防错插设计，确保工业现场安装使用的可靠性
●7*24持续工作，工业级稳足性和耐高温恶劣的环境下的持续工作的保障
详细产品参数
型号与参数 | sg-cg-p4s-pn | sg-cg-p4s-ect | sg-cg-p4s-eip | sg-cg-p4s-ccl | |
物理参数 | 产品尺寸 | 237 * 66.5 * 32.5mm（±1mm） | |||
壳体材质 | 压铸铝合金 | ||||
电源 | 额定电压 | 18~30vdc | |||
额定电流 | imax<=0.3a@24v（总线模块自身电流） | ||||
供电模式 | 独立双供电（系统供电ub,负载供电ul） | ||||
电源接口 | 7/8"-公头/母头 5针 | ||||
电源保护 | 带反接保护、3000w浪涌保护 | ||||
通讯 | 通讯协议 | profinet | ethercat | ethernet/ip | cc-link |
网络接口 | 双网口均集成交换机功能，符合iee802.3标准 | ver 2.0 | |||
系统拓扑结构 | 星型结构，树型结构 | ||||
通讯线缆长度 | max=100m | max=50m | |||
通讯接口 | d-code m12母头，4针 | a-code m12母头/公头，4针 | |||
i/o口 | i/o点数 | 4通道，每通道2个io点，自适应输入输出 | |||
开关量 | f <=250hz, vh=12~24v，vl=0~7v，iout<=0.7a | ||||
i/o接口 | a-code m12插口，5针 | ||||
保护电路 | 输入/输出通道均带有短路保护和故障灯提示 | ||||
rfid端口 | rfid数量 | 4个独立通道 | |||
rfid接口 | a-code m12母头，5针 | ||||
负载能力 | vout=24v±20%,iout<=0.7a | ||||
电路保护 | 电源防反接、过压过流保护 | ||||
故障诊断 | 支持故障诊断 | ||||
环境适应性 | 工作温度 | -40°c~ 60°c | |||
存储温度 | -40°c~ 85°c | ||||
防护等级 | ip67 | ||||
产品认证 | ce/rohs 2.0 | ||||
