通用方型传感器 ele-b35p
分享到微信
×
浏览器自带分享功能也很好用哦~
检测距离：20~350mm
输出模式：pnp集电极开路
尺寸：11.0x31.0x20.0mm
重复精度：≤5%
指示灯：工作指示灯:绿色;输出指示灯:红色
输出模式：pnp集电极开路
尺寸：11.0x31.0x20.0mm
重复精度：≤5%
指示灯：工作指示灯:绿色;输出指示灯:红色
产品详情
pdf档下载

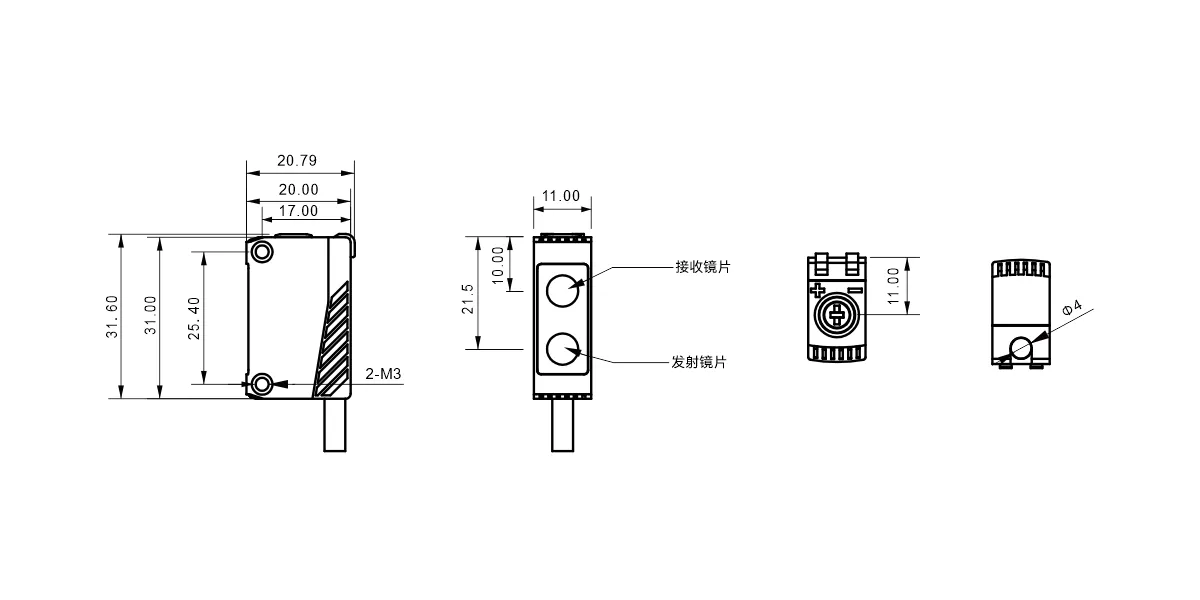

尺寸图
电路图
| 型号 | ele-b35p |
| 工作原理 | 光电传感器 |
| 外壳样式 | 方型 |
| 光学工作原理 | 背景抑制型漫反射 |
| 检测距离 | 20~350mm |
| 光源 | 红色激光，650nm（调制）class 2 |
| 光斑尺寸 | ø3.5mm/350mm |
| 检测物 | ø0.5mm |
| 指示灯 | 工作指示灯:绿色;输出指示灯:红色 |
| 灵敏性调节 | 6 圈电位器 |
| 开关模式 | l.on（入光动作）/d.on（遮光动作）可切换 |
| 输出模式 | pnp集电极开路 |
| 响应时间 | ≤1.2ms |
| 开关频率 | 1khz |
| 重复精度 | ≤5% |
| 迟滞（回差/应差） | ≤5% |
| 工作电压 | 10~30v dc |
| 消耗电流 | ≤20ma |
| 残余电压 | <1.5v |
| 负载电流 | ≤100ma |
| 绝缘电阻 | ≥20mω（500v dc） |
| 耐压 | 1000vac (50/60hz) |
| 保护电路 | 电源反极性保护/短路保护 |
| 工作环境温度 | -10~55℃（无冻结） |
| 储存温度 | -30~70℃（不结冰） |
| 工作环境湿度 | 35~85%rh（无凝露） |
| 储存湿度 | 35~95%rh（无凝露） |
| 环境照度 | 白炽灯≤1000 lux；led灯≤600 lux；太阳光≤20000lux |
| 抗振性 | 10~55hz，振幅1.5mm，x、y、z轴，各2小时 |
| 防护等级 | ip65 |
| 最大拧紧扭矩 | ≤0.5nm |
| 连接方式 | 2m/4芯电缆 |
| 尺寸 | 11.0x31.0x20.0mm |
| 材料 | pbt 玻纤(壳体)；pmma(镜头) |
| 重量 | 约68g |
| 配件 | 支架、螺丝 |
产品资料
大小
方形光电elc.pdf
1,977.4kb
通用方型传感器 ele-凯发k8
分享到微信
×浏览器自带分享功能也很好用哦~
检测距离：20~350mm
输出模式：pnp集电极开路
尺寸：11.0x31.0x20.0mm
重复精度：≤5%
指示灯：工作指示灯:绿色;输出指示灯:红色
输出模式：pnp集电极开路
尺寸：11.0x31.0x20.0mm
重复精度：≤5%
指示灯：工作指示灯:绿色;输出指示灯:红色
产品详情
pdf档下载
尺寸图
电路图
| 型号 | ele-b35p |
| 工作原理 | 光电传感器 |
| 外壳样式 | 方型 |
| 光学工作原理 | 背景抑制型漫反射 |
| 检测距离 | 20~350mm |
| 光源 | 红色激光，650nm（调制）class 2 |
| 光斑尺寸 | ø3.5mm/350mm |
| 检测物 | ø0.5mm |
| 指示灯 | 工作指示灯:绿色;输出指示灯:红色 |
| 灵敏性调节 | 6 圈电位器 |
| 开关模式 | l.on（入光动作）/d.on（遮光动作）可切换 |
| 输出模式 | pnp集电极开路 |
| 响应时间 | ≤1.2ms |
| 开关频率 | 1khz |
| 重复精度 | ≤5% |
| 迟滞（回差/应差） | ≤5% |
| 工作电压 | 10~30v dc |
| 消耗电流 | ≤20ma |
| 残余电压 | <1.5v |
| 负载电流 | ≤100ma |
| 绝缘电阻 | ≥20mω（500v dc） |
| 耐压 | 1000vac (50/60hz) |
| 保护电路 | 电源反极性保护/短路保护 |
| 工作环境温度 | -10~55℃（无冻结） |
| 储存温度 | -30~70℃（不结冰） |
| 工作环境湿度 | 35~85%rh（无凝露） |
| 储存湿度 | 35~95%rh（无凝露） |
| 环境照度 | 白炽灯≤1000 lux；led灯≤600 lux；太阳光≤20000lux |
| 抗振性 | 10~55hz，振幅1.5mm，x、y、z轴，各2小时 |
| 防护等级 | ip65 |
| 最大拧紧扭矩 | ≤0.5nm |
| 连接方式 | 2m/4芯电缆 |
| 尺寸 | 11.0x31.0x20.0mm |
| 材料 | pbt 玻纤(壳体)；pmma(镜头) |
| 重量 | 约68g |
| 配件 | 支架、螺丝 |
产品资料
大小
更新日期
方形光电elc.pdf
1,977.4kb
2026-06-10 14:15:10
