透明体检测型传感器 esq-150p

检测距离：1500mm
输出模式：pnp集电极开路
尺寸：15.0x44.4x32.2mm
指示灯：参考位置：3 位红色 led 显示，输出功能：橙色 led，操作状态：绿色 led
开关模式：l.on（入光动作）/d.on（遮光动作）可切换

产品详情

pdf档下载

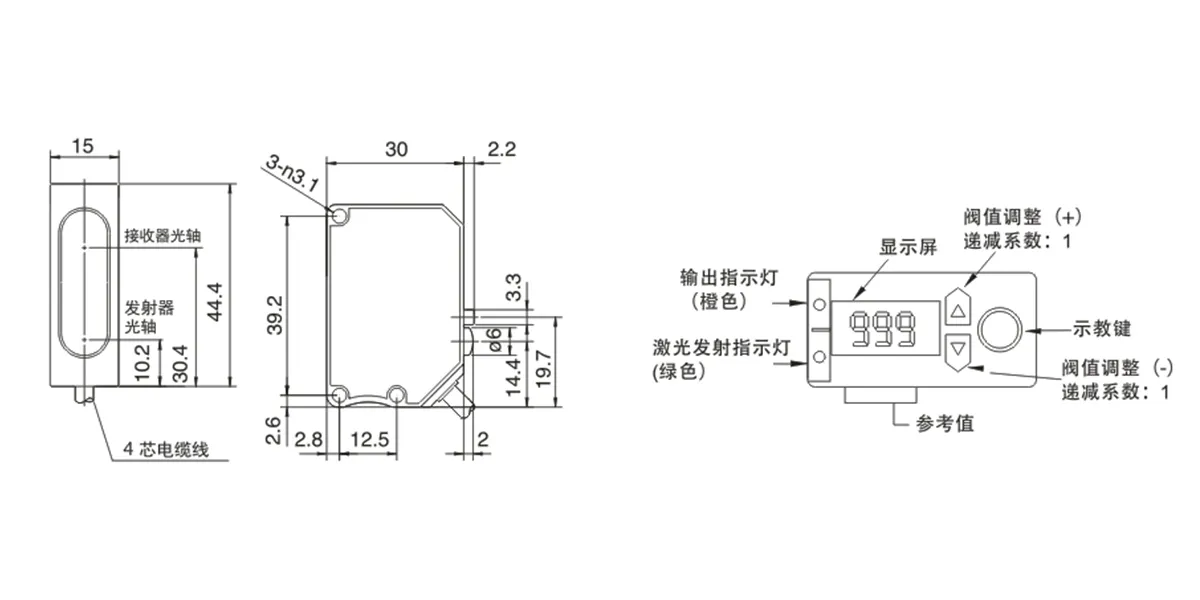

尺寸图

电路图

型号	esq-150p
工作原理	光电传感器
外壳样式	方型
光学工作原理	回归反射
检测距离	1500mm
光源	红色激光 650nm，class 2
光斑尺寸	ø15.0mm/1.50m
指示灯	参考位置：3 位红色 led 显示，输出功能：橙色 led，操作状态：绿色 led
开关模式	l.on（入光动作）/d.on（遮光动作）可切换
输出模式	pnp集电极开路
响应时间	0.7ms
开关频率	2.86khz
工作电压	10~30v dc±10%
消耗电流	≤35ma
负载电流	≤100ma（30vdc）
绝缘电阻	电源端子与外壳之间≥20mω（500vdc）
耐压	1000vac (50/60hz)，1 分钟电源端子和外壳之间
保护电路	短路保护/反极性保护
工作环境温度	-10~50℃（无冻结）
储存温度	-10~70℃（不结冰）
工作环境湿度	35~85%rh（无凝露）
储存湿度	35~95%rh（无凝露）
环境照度	白炽灯≤3000 lux；太阳光≤10000 lux
抗振性	10~55hz，振幅1.5mm，x、y、z轴，各2小时
防护等级	ip67
连接方式	2m/4芯电缆
尺寸	15.0x44.4x32.2mm
材料	抗菌abs
配件	支架、螺丝

产品资料

大小

透明物检测传感器.pdf

1,081.5kb
