槽型传感器 sl-305pa-sw
分享到微信
×
浏览器自带分享功能也很好用哦~
输出模式：pnp集电极开路
重复精度：0.01mm
指示灯：红色led
开关模式：l.on（入光动作）/d.on（遮光动作）可切换
光源：红外led，940nm
重复精度：0.01mm
指示灯：红色led
开关模式：l.on（入光动作）/d.on（遮光动作）可切换
光源：红外led，940nm
产品详情
pdf档下载

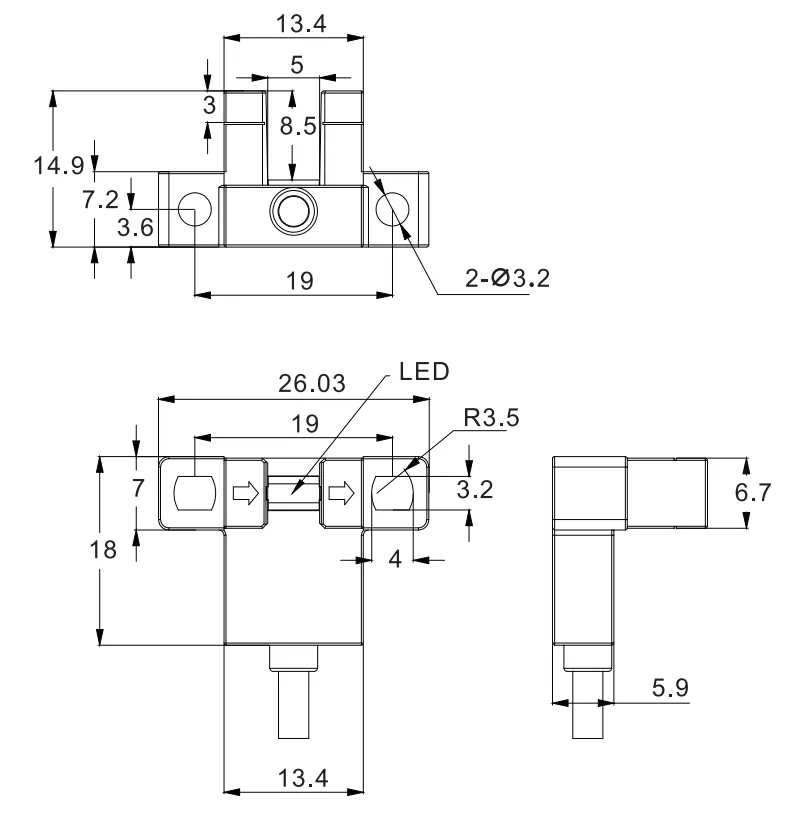

尺寸图
电路图
| 型号 | sl-305pa-sw |
| 工作原理 | 光电传感器 |
| 外壳样式 | l型 |
| 光学工作原理 | 对射 |
| 光源 | 红外led，940nm |
| 槽宽 | 5.0mm |
| 槽深 | 8.5mm |
| 检测物 | 1.2x1.8mm不透明物体 |
| 指示灯 | 红色led |
| 开关模式 | l.on（入光动作）/d.on（遮光动作）可切换 |
| 输出模式 | pnp集电极开路 |
| 响应时间 | ≤0.33ms |
| 开关频率 | 3khz |
| 重复精度 | 0.01mm |
| 迟滞（回差/应差） | <0.2mm |
| 工作电压 | 5~24v dc |
| 消耗电流 | <20ma |
| 残余电压 | 1.5v以下(负载电流100ma,导线长2m时) |
| 负载电流 | ≤100ma（24vdc） |
| 绝缘电阻 | ≥20mω（250vdc） |
| 耐压 | ac,1000v1分钟，所有电源连接端子与外壳之间 |
| 保护电路 | 反极性保护/浪涌保护 |
| 工作环境温度 | -25~55℃ |
| 储存温度 | -30~80℃（无冻结） |
| 工作环境湿度 | 5%~85%rh |
| 储存湿度 | 5~95%rh（无凝结） |
| 环境照度 | 白炽灯≤1000 lux |
| 抗振性 | 10~55hz，振幅1.5mm，x/y/z轴，各2小时 |
| 防护等级 | ip50 |
| 连接方式 | 2m/4芯电缆 |
| 尺寸（宽x高x深） | 26.03x18x14.9mm |
| 材料 | pc |
| 重量 | 0.025kg |
产品资料
大小
槽型系列目录书.pdf
3,388.4kb
