pc3白色光源型双数显光纤放大器 pc3-n

输出模式：npn
尺寸：10.5x33.2x75.5mm
指示灯：输出指示灯(橙色)
开关模式：l.on/d.on
光源：白色led

产品详情

pdf档下载

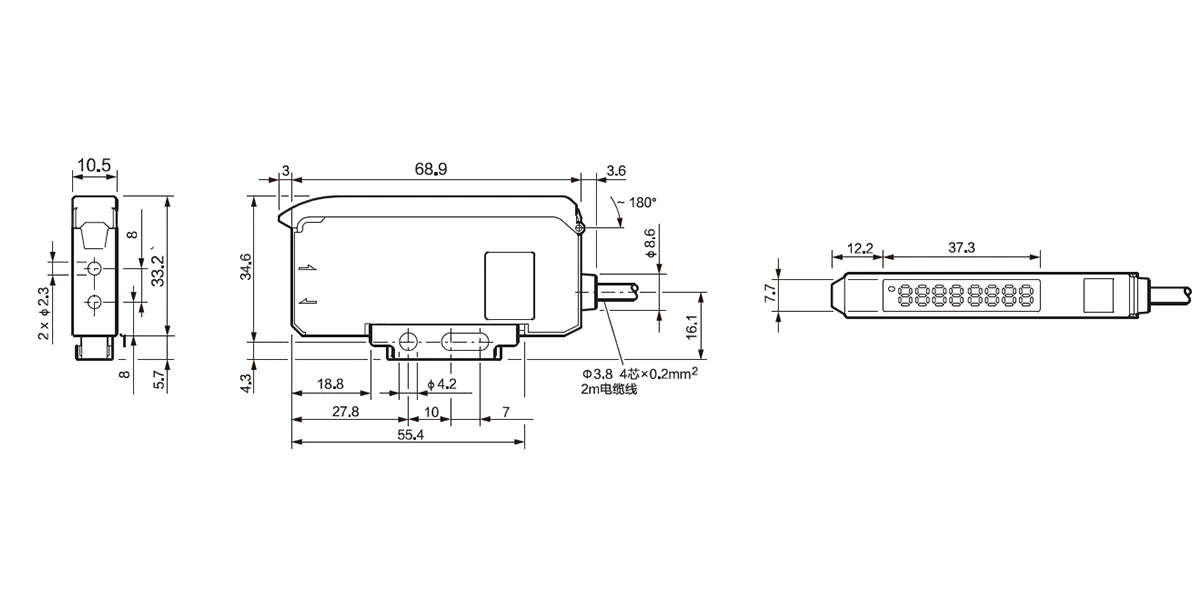

尺寸图

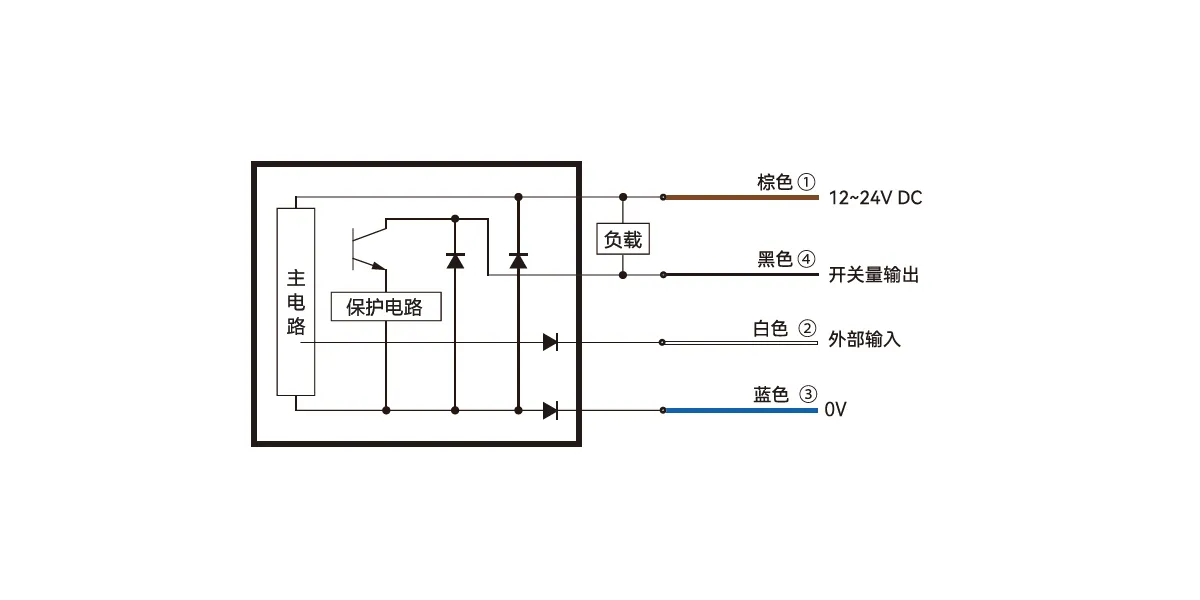

电路图

型号	pc3-n
工作原理	光电传感器
外壳样式	细长块
光学工作原理	取决于光纤
光源	白色led
指示灯	输出指示灯(橙色)
显示屏	7节8位数显（红色：4位，绿色：4位）
开关模式	l.on/d.on
输出模式	npn
响应时间	高速模式：16μs，标准模式：200μs
工作电压	12~24v dc±10%
消耗电流	标准模式：864mw(dc24v时36ma max.) 节能模式：720mw(dc24v时30ma max.)
残余电压	≤1.8v
负载电流	≤100ma
耐压	1000vac (50/60hz)，1 分钟电源端子和外壳之间
保护电路	过载保护，短路保护
延时功能	on延时、off延时、单脉冲输出、on off延时、on延时单脉冲输出 0.1~9.999ms
工作环境温度	-25℃~ 55℃ （无冻结）
储存温度	-30~70℃（无冻结）
工作环境湿度	35~85%rh（无凝露）
储存湿度	35~95%rh（无凝露）
环境照度	白炽灯：3000 lux以下/太阳光：10000 lux以下
抗振性	10~55hz，双振幅 1.5mm，x、y、z三个方向各2小时
防护等级	ip50
连接方式	2m/4芯电缆
尺寸	10.5x33.2x75.5mm
材料	壳体、面板：pc
重量	0.071kg
配件	安装支架
