背景抑制型光电传感器 esb-bl10n
分享到微信
×
浏览器自带分享功能也很好用哦~
检测方式：
检测距离：1~100mm
输出模式：npn集电极开路
测量范围：
尺寸：11.0x20.0x31.0mm
检测距离：1~100mm
输出模式：npn集电极开路
测量范围：
尺寸：11.0x20.0x31.0mm
产品详情
pdf档下载

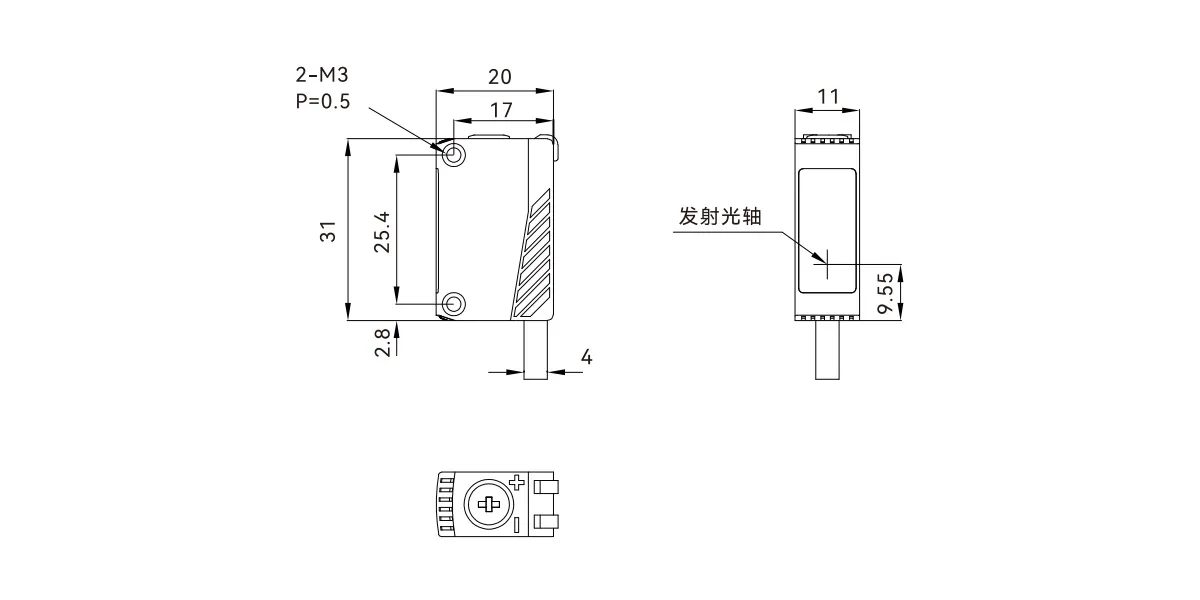

尺寸图
电路图
| 型号 | esb-bl10n |
| 工作原理 | 光电传感器 |
| 外壳样式 | 方形 |
| 光学工作原理 | 背景抑制型漫反射 |
| 检测距离 | 1~100mm |
| 光斑尺寸 | 65x0.5mm/100mm |
| 光源 | 红光led |
| 指示灯 | 输出指示灯：橙色；光源指示灯：绿色 |
| 灵敏性调节 | 4圈电位器 |
| 开关模式 | l.on（入光动作）/d.on（遮光动作）可切换 |
| 输出模式 | npn集电极开路 |
| 响应时间 | ≤0.3ms |
| 开关频率 | ≤2000hz |
| 重复精度 | ≤5% |
| 工作电压 | 10~30v dc |
| 消耗电流 | ≤20ma |
| 残余电压 | ＜1v |
| 负载电流 | 100ma |
| 绝缘电阻 | ≥20mω(250v dc) |
| 耐压 | ≤0.1ma (1000v ac) |
| 保护电路 | 反极性保护/浪涌保护/短路保护/干扰光保护 |
| 工作环境温度 | -30℃~ 70℃，无冻结 |
| 储存温度 | -30~ 70℃（无冻结） |
| 工作环境湿度 | 35~85%rh（无凝露） |
| 储存湿度 | 35~95%rh |
| 环境照度 | 白炽灯≤5000 lux；阳光照射≤20000 lux；led灯≤2000 lux |
| 抗振性 | 10~50hz，1.5mm振幅， x、y、z三个方向各2小时 |
| 防护等级 | ip66 |
| 最大拧紧扭矩 | ≤0.5nm |
| 连接方式 | 2m/4芯电缆 |
| 尺寸 | 11.0x20.0x31.0mm |
| 材料 | 外壳：含玻璃纤维abs，镜头：pmma |
| 重量 | 0.044kg |
| 配件 | 螺丝刀 |
| 检测物 | 5mm(50mm处) |
产品资料
大小
esb系列.pdf
1,225.4kb
