透明体检测型光电传感器 est-x200p
分享到微信
×
浏览器自带分享功能也很好用哦~
检测距离：0~2000mm
输出模式：pnp集电极开路
尺寸：11.0x31.0x20.0mm
指示灯：输出功能：橙色 led，运行状态：绿色 led
开关模式：l.on（入光动作）/d.on（遮光动作）可切换
输出模式：pnp集电极开路
尺寸：11.0x31.0x20.0mm
指示灯：输出功能：橙色 led，运行状态：绿色 led
开关模式：l.on（入光动作）/d.on（遮光动作）可切换
产品详情
pdf档下载

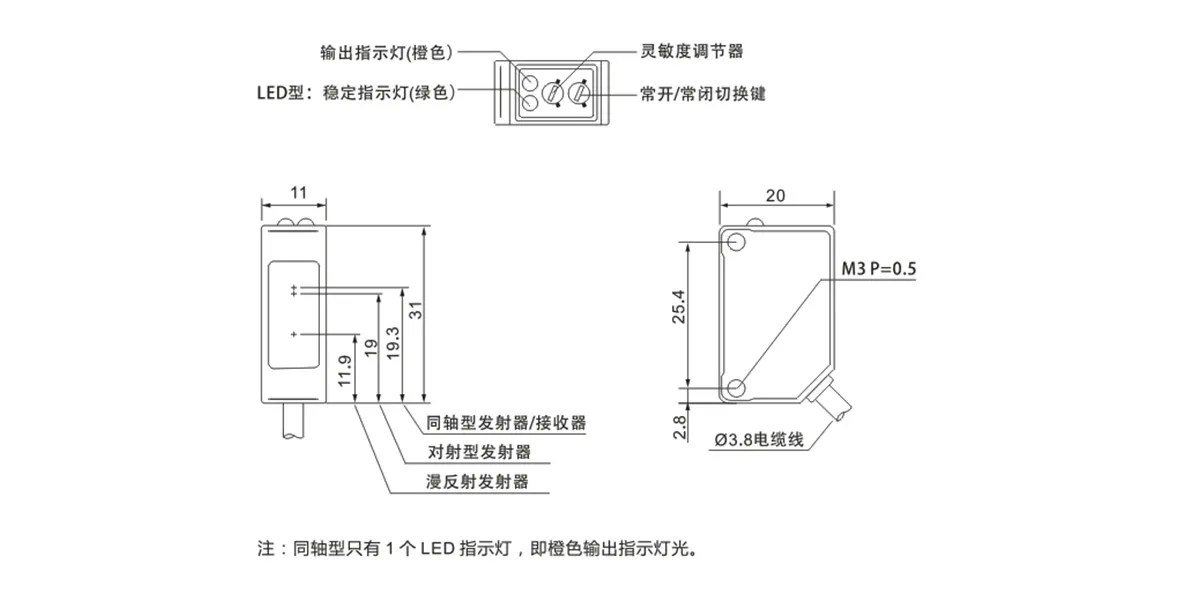

尺寸图
电路图
| 型号 | est-x200p |
| 工作原理 | 光电传感器 |
| 外壳样式 | 方形 |
| 光学工作原理 | 回归反射 |
| 检测距离 | 0~2000mm |
| 光斑尺寸 | ø60.0mm/2.00m |
| 检测物 | ø8mm |
| 光源 | 红色led 660nm |
| 指示灯 | 输出功能：橙色 led，运行状态：绿色 led |
| 灵敏性调节 | 多圈电位器 |
| 开关模式 | l.on（入光动作）/d.on（遮光动作）可切换 |
| 输出模式 | pnp集电极开路 |
| 响应时间 | ≤0.5ms |
| 开关频率 | ≤1000hz |
| 工作电压 | 10~30v dc±10% |
| 消耗电流 | ≤20ma |
| 残余电压 | ≤2v（100ma） |
| 负载电流 | ≤100ma（30vdc） |
| 绝缘电阻 | 电源端子与外壳之间≥50mω（500vdc） |
| 耐压 | 1000vac (50/60hz)，1 分钟电源端子和外壳之间 |
| 保护电路 | 反极性保护/短路保护 |
| 工作环境温度 | -25~55℃（无冻结） |
| 储存温度 | -30~ 70℃（无冻结） |
| 工作环境湿度 | 35~85%rh（无凝露） |
| 储存湿度 | 35~95%rh（无凝露） |
| 环境照度 | 白炽灯≤3000 lux；阳光照射≤10000 lux |
| 抗振性 | 10~55hz，1.5mm振幅， x、y、z三个方向各2小时 |
| 防护等级 | ip67 |
| 最大拧紧扭矩 | ≤0.5nm |
| 连接方式 | 2m/3芯电缆 |
| 尺寸 | 11.0x31.0x20.0mm |
| 材料 | abs 玻璃纤维 |
| 重量 | 0.05kg |
| 配件 | 反光板、支架、安装螺丝 |
产品资料
大小
est系列.pdf
1,011.9kb
