色标、颜色检测型光电传感器 ese-10p
分享到微信
×
浏览器自带分享功能也很好用哦~
检测距离：10mm(±3mm)
输出模式：pnp集电极开路
尺寸：57*35*24mm
重复精度：5%sn
指示灯：输出状态-橙色
输出模式：pnp集电极开路
尺寸：57*35*24mm
重复精度：5%sn
指示灯：输出状态-橙色
产品详情
pdf档下载

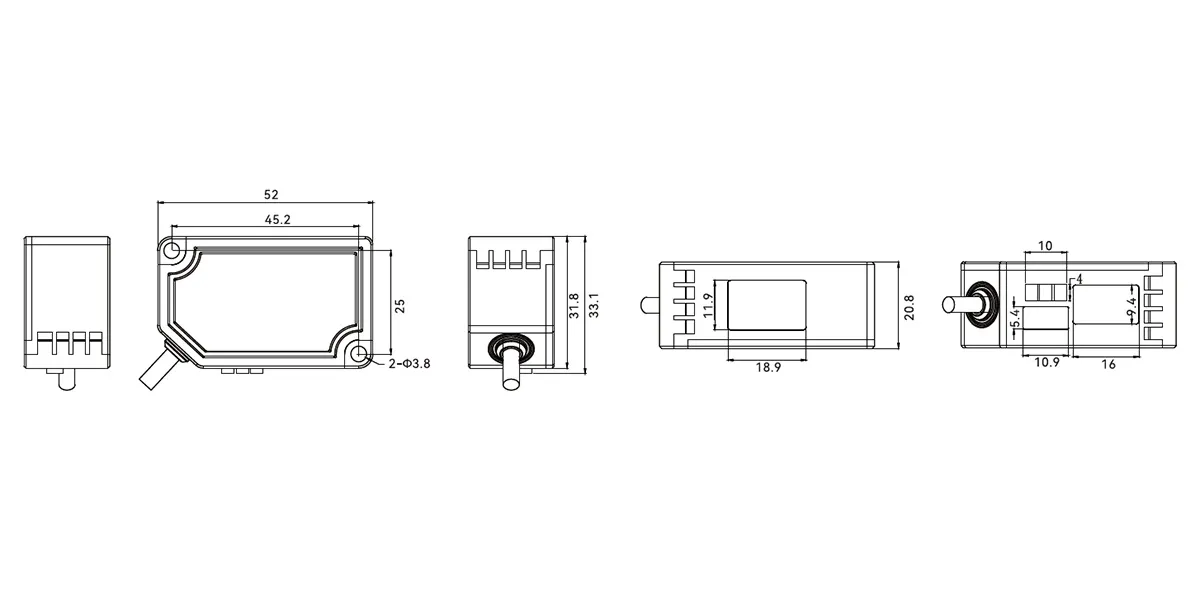

尺寸图
电路图
| 型号 | ese-10p |
| 工作原理 | 光电传感器 |
| 外壳样式 | 方形 |
| 光学工作原理 | 漫反射 |
| 检测距离 | 10mm(±3mm) |
| 光斑尺寸 | 1*6mm(设定距离：10mm) |
| 光源 | 红色/蓝色/绿色 复合led（波长625nm/470nm/525nm） |
| 指示灯 | 输出状态-橙色 |
| 灵敏性调节 | 7节8位数显（红色：4位，绿色：4位） |
| 开关模式 | l.on（入光动作）/d.on（遮光动作）可切换 |
| 输出模式 | pnp集电极开路 |
| 响应时间 | 色标模式0.05ms,彩色模式0.2ms |
| 开关频率 | ≤6khz |
| 重复精度 | 5%sn |
| 迟滞（回差/应差） | 5% |
| 工作电压 | 12~24v dc±10% |
| 消耗电流 | ≤35ma(24v dc） |
| 残余电压 | ＜1.5v （负载电流＜50ma） |
| 负载电流 | ＜50ma |
| 绝缘电阻 | 电源端子与外壳之间≥20mω（250vdc） |
| 耐压 | 1000vac (50/60hz)，1 分钟电源端子和外壳之间 |
| 保护电路 | 电源反极性保护/浪涌保护/短路保护 |
| 工作环境温度 | -10~55℃（无冻结） |
| 储存温度 | -20~ 70℃（无冻结） |
| 工作环境湿度 | 35~95%rh（无凝露） |
| 储存湿度 | 35~85%rh（无凝露） |
| 环境照度 | 白炽灯≤3000 lux；阳光照射≤10000 lux |
| 抗振性 | 10~50hz，双振幅 1.5mm，x、y、z三个方向各2小时 |
| 防护等级 | ip67 |
| 最大拧紧扭矩 | ≤0.5nm |
| 连接方式 | 2m/3芯电缆 4mm直径 |
| 尺寸 | 57*35*24mm |
| 材料 | pc |
| 重量 | 0.05kg |
| 配件 | 安装螺丝 |
产品资料
大小
色标 颜色传感器.pdf
446.3kb
