功能特点

1、本控制器为联动设计，最多可带动6块
2、每组输入信号有单独的保护和不保护功能开关（抑制）
3、指示灯显示每个安全地毯的工作状态，包含工作、故障
4、具有电源指示灯和输出状态指示灯
5、安全控制器采用dc24v电源
6、1组常闭触点输出，1组常开触点输出
7、双通道操作模式，可完成对安全地毯和控制器的自检
8、手动复位、自动复位可切换
9、带有一路dc24v有源报警输出，可检测系统中任意一块安全地毯的状态
10、电路中带有自我监控的冗余电路

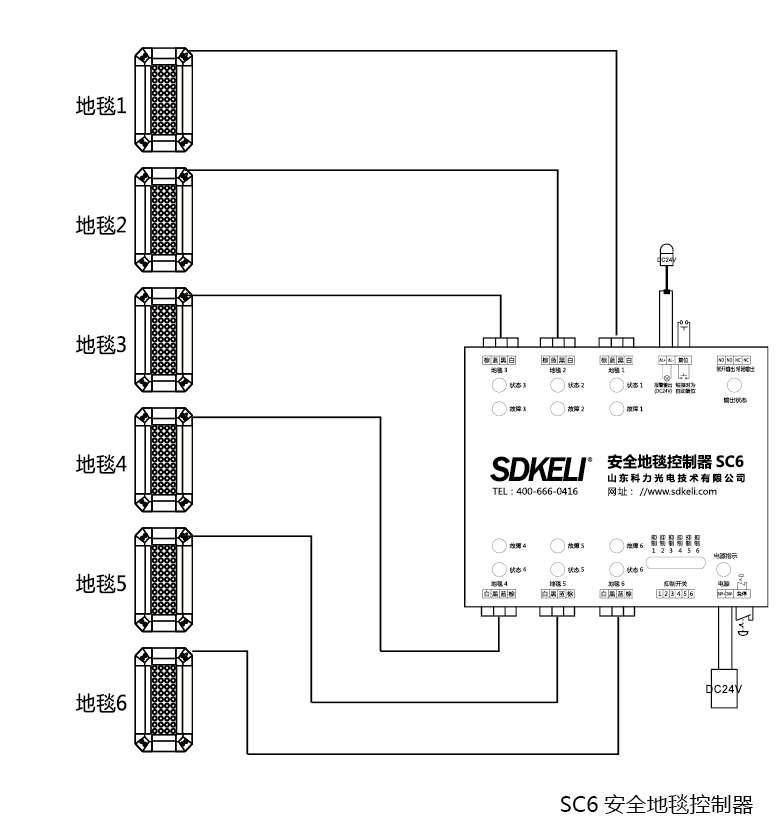

sc6型安全地毯控制器接线方式

将每块安全地毯的白黑蓝棕四根线按照下图接到控制器的白、黑、蓝、棕四个端子上，把24v供电的正极和负极分别连接到控制器的24v 、24v-端子，no和no为常开输出，nc和nc为常闭输出，al 、al-分别接入24v报警器的正负极。复位短接时为自动复位，若改为手动复位可增加自动复位、常开复位按钮。2芯电源标准线长1.5m4芯输出线标准线长2m

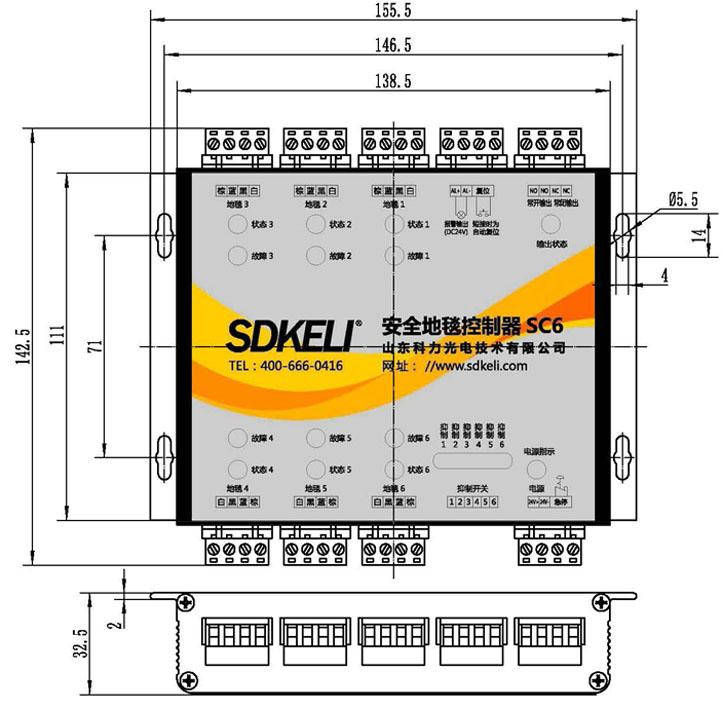

外形尺寸及安装说明

sc6型安全地毯控制器使用 φ5.5螺钉安装在电器柜或墙壁上，其尺寸如下图所示
