汽车内腰线在线冲切设备将连续卷材按车型规格裁切为定长，卷材经送料机构送至进料口，由拉直单元消除形变后，通过计量轮实时反馈位移信号；达到设定值时，冲切机构进行裁断。

深圳卓航本期案例使用的实点科技产品：、

一、生产工艺介绍

生产流程：卷材上料→拉直→长度计量→冲切→下料

【卷材上料】

送料机构持续输送原材料至进料工位。

【拉直】

进料口辊压单元消除卷材弯曲，确保平直度。

【长度计量】

计量轮实时采集位移信号。

【冲切】

长度达标后，冲切机构完成裁断。

【下料】

成品经输送带移出，系统自动记录数据。

二、i/o模块应用方式

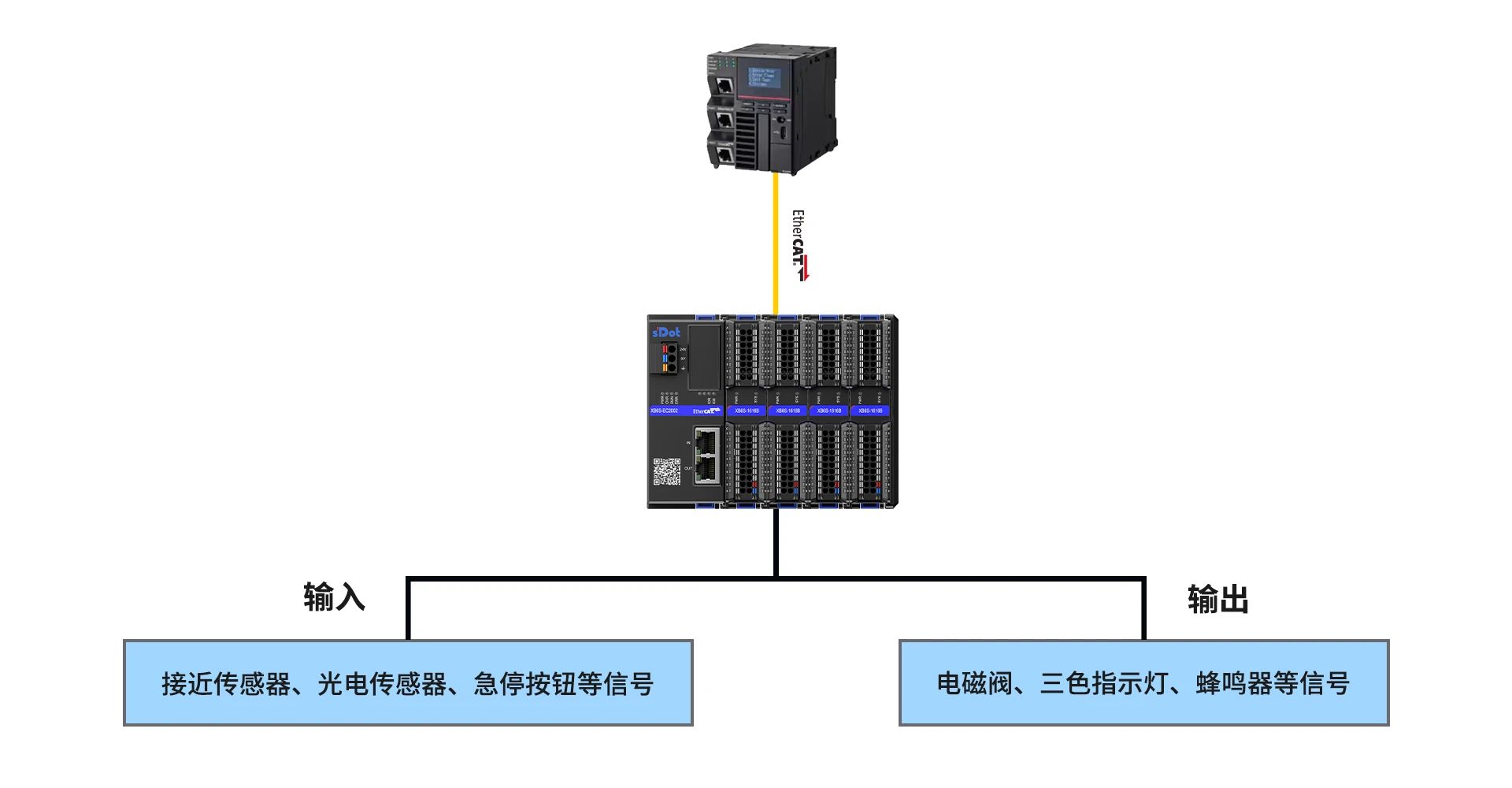

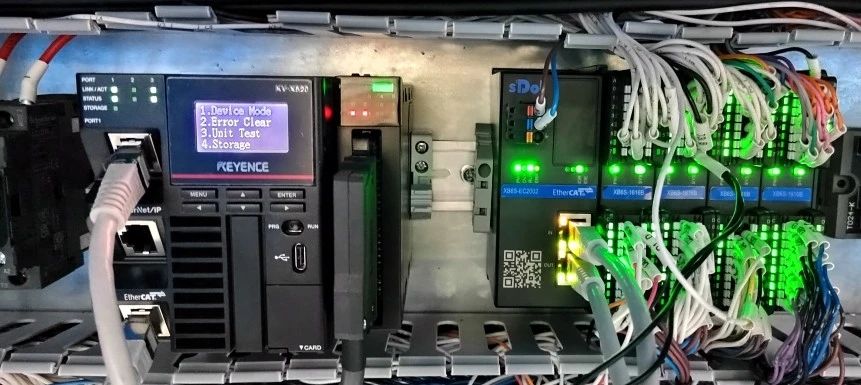

系统采用ethercat总线协议，以基恩士kv-x520 plc为控制核心，通过耦合器连接16通道数字量输入/16通道数字量输出模块。

输入通道采集接近传感器、光电传感器及急停按钮等信号；输出通道输出电磁阀控制、三色指示灯运行状态，蜂鸣器等信号。

三、方案优化成效

客户原i/o系统依赖plc扩展模块，成本高且通道配置灵活性不足。采用实点科技远程i/o模块xb6s系列产品后，在保证通讯速率和可靠的同时降低了硬件成本。

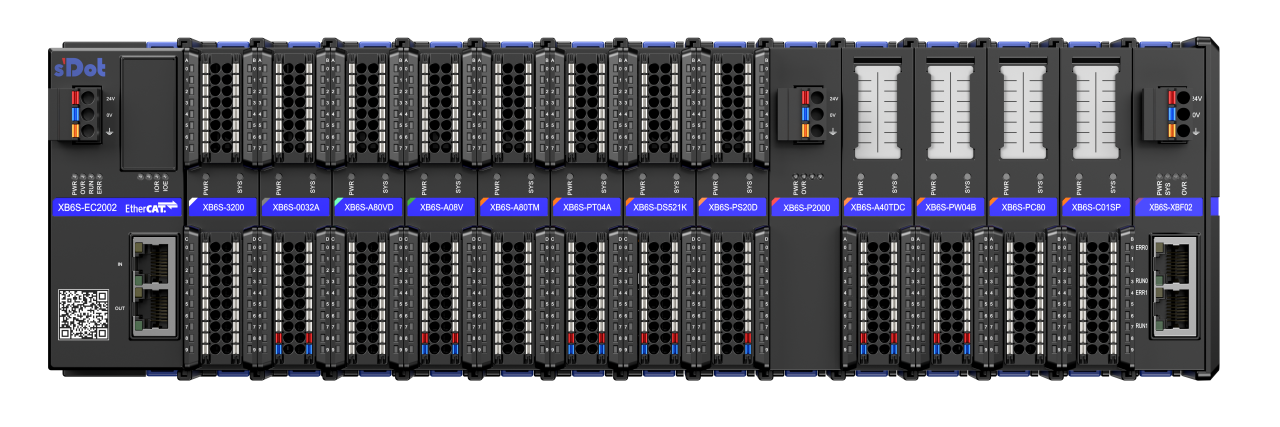

四、高可靠远程i/o模块xb6s系列

深圳卓航采用实点科技远程i/o模块xb6s系列产品适配多种总线协议，拥有运动控制、温度采集等功能模块；产品经过严格的emc测试，超强抗扰，拒绝掉线；支持诊断、告警、异常日志记录，智能反馈，使用便捷。
